一、調試平臺硬件選型
結合實驗室現有資源，調試平臺采用三菱伺服MR-J2S-40A系列放大器和HC-KFS43系列電機，伺服系統采用單相220V電源。與MR-J2S系列配套的伺服電機編碼器采用了分辨率為131072脈沖/轉的位置編碼器，速度環路頻率響應可達550HZ。由于實驗負載比實際負載小，故所選電機200W功率可滿足運動要求，同時編碼器131072分辨率也可滿足凹版印刷機檢測平臺定位的設計要求，可驗證測試平臺整體電氣接口的設計思路以及軟件設計的正確性。






二、調試平臺電氣接口及參數設置

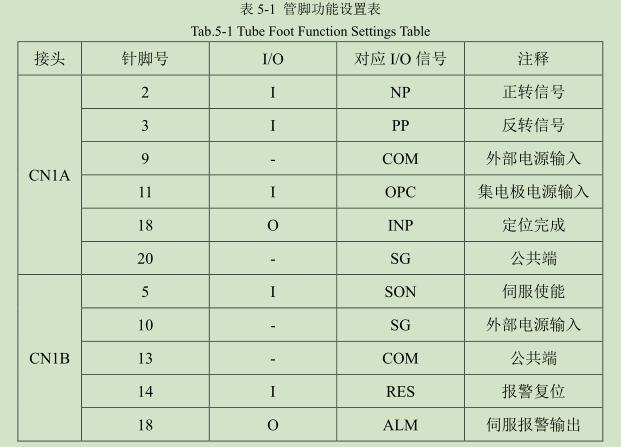

（1）測試平臺通過位置模式進行定位，因此調試過程中伺服系統也通過位置模式進行定位，因此把伺服參數NO.0設置為0000，其中和本調試有關的針腳如表5-1所示。

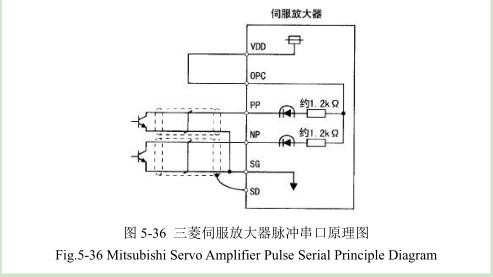

（2）三菱伺服驅動的脈沖串輸入的相關接口為OPC、PP和NP。如圖5-36所示。






伺服內部OPC經電阻和光電二極管后與PP連接，與NP亦是如此。調試平臺通過把正反脈沖控制信號輸出端與PP、NP相連接來發送正反控制脈沖，NP與PP接在同一繼電器的常開和常閉點，實現互鎖，控制其轉動方向。繼電器的輸入端與開關電源的負極接，OPC與24V地線相接。這樣當PP端接收到控制脈沖信號時伺服電機開始轉動，當NP接收到控制脈沖信號時電機向相反的方向轉動。

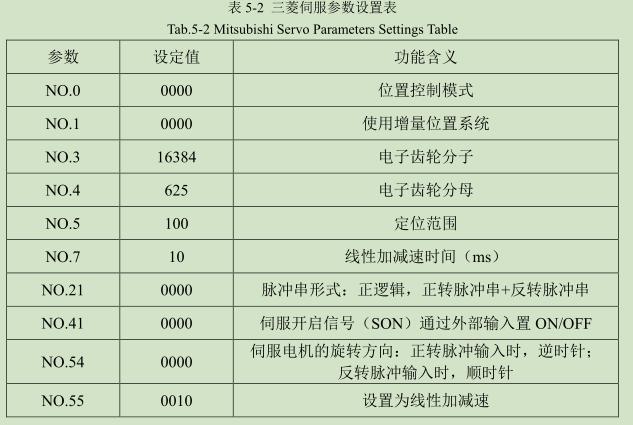

（3）為使本系統使用的MR-J2S-40A伺服系統與HC-KFS23伺服電機更好匹配，對伺服參數進行相應設置，以更好的完成定位，參數具體設置如表5-2所示。

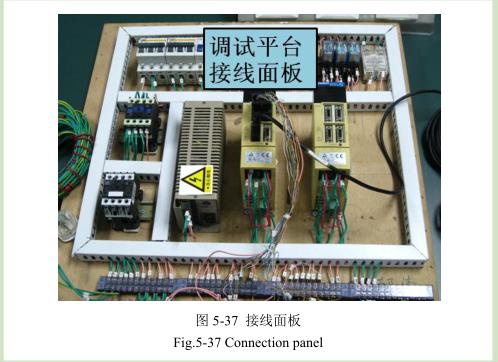

（4）按照測試平臺電氣控制部分整體設計思路及電氣原理圖，配合調試平臺選用伺服系統的自身特點，對調試電路進行布線連接。http://m.74wpg.cn
